Développement du vaisseau spatial ORION de la NASA

Poursuite des tests sur le couple ESM - Orion

27 Février 2019 , Rédigé par De Martino Alain

L’adaptateur de module d’équipage (CMA - Crew Modul Adapter) connecté au 1er module de service européen ESM-1 depuis novembre 2018 a été pour la première fois mis sous-tension mi-février afin de permettre aux techniciens de vérifier les connexions entre les modules.

Baptisé IPO (Initial Power On), ce test permet aux techniciens de vérifier que tous les câbles sont correctement connectés, que le transfert des données se fait aux vitesses requises par Orion et que la répartition de l'alimentation à travers le module est nominale.

L’adaptateur de module d’équipage transmet les informations du « cerveau » d’Orion au module de service européen, conçu pour alimenter et supporter le module d’équipage. L’adaptateur fait également office de pont physique et de transfert d’électricité, des données, d’air et d’eau au module d’équipage.

Poursuite des tests sur le couple ESM - Orion

La semaine dernière, le système de communication en bande S intégré à l’adaptateur de module d’équipage a passé avec succès ses tests. Les communications radio en bande S sont utilisées par les satellites de télécommunication, notamment par la Station spatiale internationale, et par la future passerelle spatiale LOP-G qui sera construite autour de la Lune avec l'aide d'Orion et du SLS.

L’électronique et le mécanisme de commande de panneaux solaires ont également été à l’essai. Ce système peut faire pivoter les panneaux solaires à 360° pour les maintenir dans une position optimale afin de recevoir la lumière du soleil et la transformer en électricité. Leur entraînement peut aussi les faire pivoter sur deux axes, notamment pour éloigner les panneaux solaires du moteur principal d'Orion lors de sa mise à feu afin de les protéger de la chaleur produite et de réduire les charges exercées sur les mécanismes.

Ensuite viendra le test du senseur solaire qui permet à Orion de vérifier son assiette dans l'espace et dans quelle direction les panneaux solaires doivent pivoter pour produire la quantité optimale d'électricité. Le système vidéo qui transmettra des images de l'extérieur d'Orion au contrôle de mission sera également testé.

La candidate astronaute Kayla Barron (NASA) et l'astronaute Randy Bresnik (NASA) examinant l'ESM et le CMA au KSC, le 12 février.

La candidate astronaute Kayla Barron (NASA) et l'astronaute Randy Bresnik (NASA) examinant l'ESM et le CMA au KSC, le 12 février.

Une fois ces essais terminés, le module de service européen devra ensuite être chargé en fluide de refroidissement HFE-7200 en prévision des essais de cycle thermique qui doivent commencer mi- mars. Ce liquide de refroidissement utilisé par Orion est un liquide transparent, non toxique, similaire mais supérieur en qualité au réfrigérant utilisé dans les systèmes de climatisation commerciaux. Il sera pompé tout autour de la coque du module de service européen, ce qui lui permettra de se refroidir et d’évacuer la chaleur des ordinateurs, de la lumière du soleil, des moteurs et, à partir de la deuxième mission d’exploration, de la chaleur générée par les corps des astronautes.

Lire la suite

Thomas Berger nous en dit plus sur Helga et Zohar

14 Février 2019 , Rédigé par De Martino Alain

Thomas Berger est spécialiste des radiations au Centre aérospatial allemand, DLR, et scientifique principal de l'expérience de radiation Matroshka - AstroRad (MARE - Matroshka AstroRad Radiation Experiment).

Le rayonnement cosmique est considéré comme le principal danger pour la santé des personnes voyageant vers la Lune et au-delà. Loin du champ magnétique terrestre et dans l'espace interplanétaire, l'impact sur le corps humain pourrait être jusqu'à 700 fois supérieur à celui de notre planète.

La radioprotection est un élément moteur de la conception d’Orion. Helga et Zohar, qui occuperont les sièges passagers lors d’EM-1, sont deux mannequins qui subiront les doses de rayonnement d'un survol lunaire.

Question : Comment Helga et Zohar sont-ils nés ?

Thomas Berger : L'idée d'une expérience de rayonnement à bord d'Exploration Mission-1 est née après une discussion avec Razvan Gaza de chez Lockheed Martin, principal contractant de la NASA pour Orion.

Razvan a contacté la communauté des radiations spatiales et s'est enquis des expériences possibles pour augmenter le rendement scientifique et contribuer à améliorer la sécurité des astronautes. Lockheed Martin travaillait déjà avec une start-up pour le développement du bouclier de protection contre les radiations « AstroRad ».

Après plusieurs itérations, nous avons soumis une proposition conjointe avec l’Agence spatiale israélienne (ISA) et, en 2017, la NASA nous a offert une opportunité de vol en tant que charge utile de recherche pour la première mission d’Orion autour de la Lune.



Q: Quels sont les défis de la construction des mannequins ?

T.B. : Ce sont des reproductions anatomiques de torses humains fabriqués à partir de matériaux plastiques pour imiter la densité des os, des tissus mous et des poumons. Ils sont constitués de 38 tranches et plus de 1 400 petits trous ont été forés pour accueillir de minuscules détecteurs de rayonnement qui cartographieront les doses de rayonnement.

Les différentes couches (Crédit : DLR)



Ils seront également équipés de détecteurs de radiations actifs récemment développés pour cartographier les radiations dans les organes et sur la peau. Au total, plus de 5600 capteurs passifs et 16 détecteurs de rayonnement actifs seront placés à l'intérieur et à l'extérieur de chaque mannequin.

Q: Est- ce que quelque chose de similaire a été fait pour mesurer le rayonnement sur Terre?

T.B. : Ce type de mannequin est largement utilisé sur Terre pour la planification du traitement du cancer dans les hôpitaux.

Le mannequin Matroshka

En outre, le mannequin, « Matroshka », a déjà mesuré les doses de rayonnement auxquelles les organes sont exposés à différents endroits, à l'intérieur et à l'extérieur de la Station spatiale internationale. Mais à la différence de ce dernier qui est masculin, Helga et Zohar seront les premiers mannequins féminins à s'envoler vers la Lune.

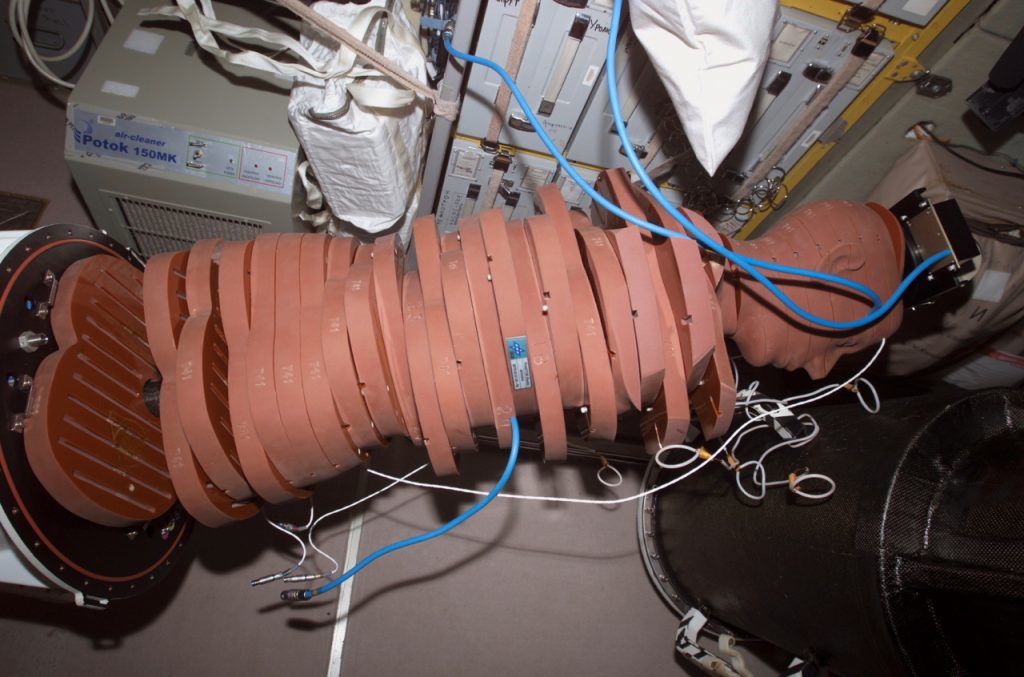

Matroshka dans l'ISS

Matroshka dans l'ISS

Q: A quelle dose les humains sont-ils généralement exposés sur Terre, dans l’ISS et aux abords de la Lune ?

T.B. : La dose de rayonnement à bord de la station spatiale est en moyenne 250 fois plus élevée qu'à la surface de la Terre. Dans l'espace interplanétaire, nous ne disposons pas de la protection fournie par le champ magnétique terrestre et les doses peuvent être beaucoup plus élevées - jusqu'à 700 fois plus !



Q: Quel est l'impact sur le corps humain en termes de rayonnement cosmique et de particules solaires éventuelles ?

T.B. : Nous devons faire face à deux sources de rayonnement dans l'espace. La première est le rayonnement cosmique galactique - un «fond de rayonnement» global modulé par le cycle solaire. Le rayonnement cosmique est toujours présent et constitue également la principale source de rayonnement responsable d'une possible augmentation du risque de cancer lors de missions de longue durée.

La deuxième source sont les événements imprévisibles d'éjection de particules solaires. Ces événements génèrent une dose de rayonnement élevée en peu de temps, ce qui conduit à ce que l’on appelle le «mal des radiations», s’il n’y a pas assez de protection disponible. Nous aurons donc besoin d'un abri « anti-tempête » à l'intérieur de notre vaisseau spatial et d'une radioprotection supplémentaire pour protéger les astronautes de ces violents excès de rayonnement.

Tableau comparatif des niveaux de rayonnement. Crédits: DLR / T. Berger

Tableau comparatif des niveaux de rayonnement. Crédits: DLR / T. Berger

Q: Quel est l'état actuel de l'expérience? Et quelle est la prochaine?

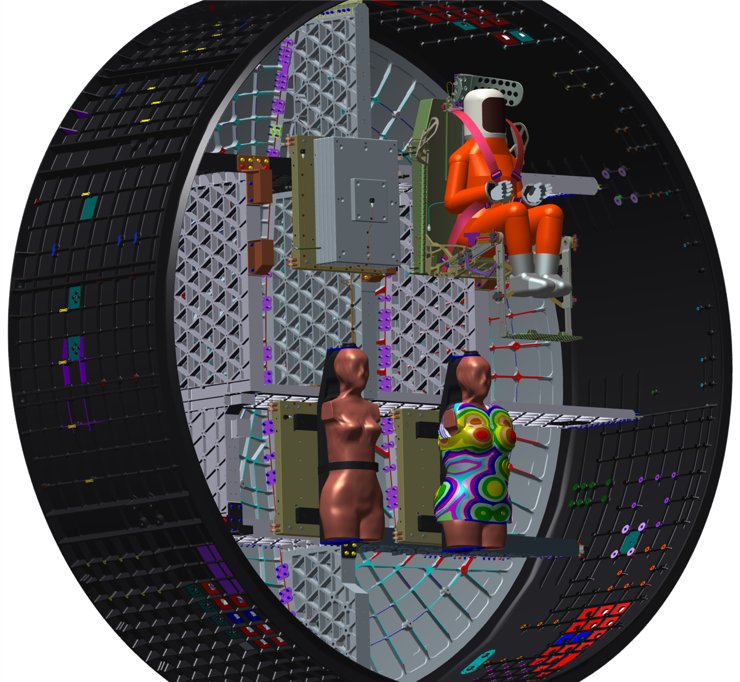

T.B. : Helga et Zohar sont actuellement au DLR, à Cologne, en Allemagne. Nous travaillons sur les prototypes de la structure qui les reliera aux sièges trois et quatre du module d'équipage d'Orion.

Tous les détecteurs de rayonnement actifs sont en cours d'étalonnage et de tests dans le bâtiment d'accélérateur à ions lourds (HIMAC - Heavy Ion Medical Accelerator Facility) à Chiba, au Japon. Ces détecteurs seront ensuite placés dans les organes simulés des mannequins.



Q: Comment cette  collaboration  internationale fonctionne-t-elle ?

T.B. : MARE est vraiment une entreprise internationale. Nous avons des contributions de diverses agences spatiales (NASA, DLR et Agence spatiale israélienne) et de sociétés (Lockheed Martin et StemRad). Le projet bénéficie également de nombreuses contributions d'universités et d'organismes de recherche du monde entier.

À titre d'exemple, tous les chercheurs participant à l’expérience « DOSIS 3D » de détections de rayonnement passifs à bord de la Station spatiale internationale participeront également à MARE. L’équipe fournira des détecteurs de radiations pour surveiller les doses sur la peau et dans les organes des deux mannequins.
