Développement du vaisseau spatial ORION de la NASA

Préparatifs des tests sur banc du 2 ème étage du SLS

21 Juin 2016 , Rédigé par De Martino Alain

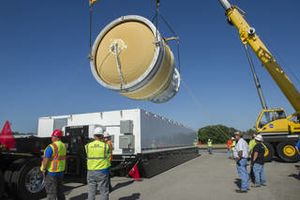

L'ICPS est débarqué au Marshall Space Flight Center
L'ICPS est débarqué au Marshall Space Flight Center

Le 19 juin, après 5 heures de voyage le long de la rivière Tennessee, une version test de l’ICPS (Interim Cryogenic Propulsion Stage) - 2 ème étage du SLS - a été transportée de chez United Launch Alliance à Decatur au Marshall Space Flight Center de la NASA à Huntsville en Alabama.

Cet ICPS à base d'hydrogène et d'oxygène liquide donnera à Orion la poussée nécessaire pour voler au-delà de la Lune lors de la mission EM-1, fin 2018. Il ne sera utilisé qu’une fois car remplacé par un étage plus puissant dénommé UES (Exploration Upper Stage) lors des prochaines missions SLS. Voir "Planification préliminaire et objectifs pour la mission EM-2"

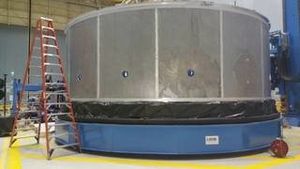

Le simulateur du 1er étage du SLS
Le simulateur du 1er étage du SLS

Au Marshall Space Flight Center la version d'essai ICPS va être accouplée à d'autres articles de test structurels et des simulateurs qui composent la partie supérieure de la fusée. Lorsque toutes les différentes structures seront à disposition, les ingénieurs les « empileront » et déplaceront l’assemblage haut de 17 mètres sur un banc d'essai. Là, le matériel sera soumis aux forces semblables à celles rencontrées lors du lancement et du vol. Cela permettra de s'assurer que l’ensemble sera apte à gérer les forces subies sans compromettre l'intégrité structurelle de chaque pièce.

Les structures de tests additionnelles qui vont être assemblées sont, en plus de l’ICPS :

  • Un simulateur du vaisseau spatial Orion avec bouclier, système d’abandon au lancement et module de service européen.
  • Un adaptateur Orion / ICPS dont la technologie a déjà été éprouvée lors du 1er vol EFT-1.
  • Un simulateur du 1er étage du SLS de 3 mètres de haut pour 8,2 mètres de diamètre.

En plus de ces matériels, un adaptateur inter-étage (Launch vehicle stage adapter - LVSA), reliant le simulateur d'étage principal au 2 ème étage ICPS vient d’être terminé et équipé de centaines de capteurs pour recueillir des données du test.

Concept d'artiste de la façon dont les articles de test structurels seront empilés dans le banc d'essai.

Concept d'artiste de la façon dont les articles de test structurels seront empilés dans le banc d'essai.

Pour l'ICPS, Boeing a modifié la conception du 2 ème étage cryogénique existant du lanceur Delta IV d’ULA. Il sera alimenté par un moteur RL-10B d’ Aerojet Rocketdyne, actuellement utilisé sur la Delta. Des modifications ont été apportées telles l'allongement du réservoir d'hydrogène liquide, l’ajout de bouteilles d'hydrazine pour le contrôle d'attitude et quelques changements mineures de l’avionique pour répondre aux paramètres de conception et aux caractéristiques de performance nécessaires pour atteindre les objectifs de vol.
